A szeglemezes faszerkezetek

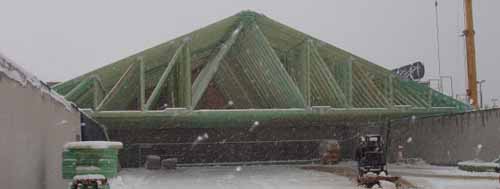

A mai épületek tulajdonosai könnyen átrendezhető, flexibilis tereket kívánnak, ami építészetileg gyakran csak nagy fesztávú lefedésekkel oldható meg. A szeglemezes fatartókat ezen igényekre fejlesztették ki. A szeglemezek - melyek vékony, szöges acéllemezek - fűrészelt fa elemeket kapcsolnak nagy fesztávú rácsos szerkezetekké. E tartókkal családi házak és csarnokok is építhetők belső támaszok nélkül. Szerkezetük mérnökileg maximálisan optimalizált, emiatt kedvező áron kínálják gyártóik.

A szeglemezes tartószerkezetek statikai számításait és terveit egyaránt számítógéppel készítik. Az egyedi kialakítású vázakat az egyszerű technológia miatt még egy kisebb ház esetén is ipari termelésben állítják elő, lerövidítve a gyártási időt. Az előregyártott tartószerkezetek önsúlya csekély, könnyen szállíthatók nagyobb tételben is. Az előregyártás az építés-helyszíni szerelés idejét is lényegesen csökkenti.

A Magyarországon legelterjedtebb MiTek-szeglemezzel a családi házak és csarnokok mellett ideiglenes építmények, mint filmkulisszák és zsaluzatok vázai is épülnek. Ezen épületek és építmények statikai tervezése mellett az építész és tűzvédelmi tervezés is jártasságot kíván a szeglemezes fatartók ismeretében.



Szeglemez

A szeglemezek nevükből adódóan a vékony, 1,5-2 mm vastagságú acéllemezből kb. 90o-ban stancolással kihajtott szegekkel rendelkeznek. Az ismertetésre kerülő Mitek-szeglemezek két típusa terjedt el Magyarországon.

A leggyakoribb M16H típusjelű elemek 1,5 mm vastagságú acéllemezekből készülnek, S 350 GD minőségben (névleges folyáshatár: ReH >= 350 N/mm2). A szegek kihajtása kis mértékben eltér a 90o-tól, hogy a fába préselést megkönnyítsék. A szeglemezek előre leszabott méretekkel, tüzihorganyzott kivitelben kerülnek forgalomba. Az M16S jelű elemek anyaga rozsdamentes acél.

Az M14 szeglemezeket 2 mm vastag acéllemezekből gyártják, szilárdsági osztályuk S 250 GD (névleges folyáshatár: ReH >= 250 N/mm2), kivitelük szintén tüzihorganyzott. Ezek szögei az előbbi típushoz képest kb. 15%-kal nagyobb teherbírással rendelkeznek, így kisebb területű szeglemezek tervezhetők velük.



Faanyag

Szeglemezes tartók fűrészelt fából, jellemzően pallókból készülnek. A leggyakrabban alkalmazott fafaj a könnyen megmunkálható lucfenyő, de erdei fenyő vagy jegenyefenyő is felhasználható. Költségesebb fafajokkal a szerkezet jellegéből adódóan nem építenek szeglemezes tartókat.

A faanyag minősége legalább F56 II. osztályú - azaz kereskedelmi I. osztályú - legyen az MSZ 10144 magyar szabvány szerint. A faanyag beszállítójával szembeni fölösleges viták elkerülésére az összes tervlapon a "kereskedelmi I. osztály" megnevezést is javasolt feltüntetni. A DIN 4074-1 német szabvány alapján - a hazai szilárdsági osztállyal közelítően egyenértékű - S10 minőségű, az Eurocode-alapú MSZ EN 338 szerint pedig C24 szilárdsági osztályú faanyagot kell alkalmazni illetve a tervben kiírni.



A fenti szilárdsági kategóriák legfőbb ismertetőjegyei az építkezésen a következőképpen ismerhetők fel: a bütüfelületen az átlagos évgyűrűszélesség max. 5 mm, a "széles" fafelületen látható legnagyobb csomó hossztengelyre merőleges átmérője kb. 45 mm, és a faanyag testsűrűsége csak a teljes mennyiség 5%-ában múlja alul a rK = 350 kg/m3 értéket.

A szeglemezzel kapcsolt faelemek előírt legkisebb vastagsága gyalulatlan fa esetén 50 mm, vastagsági gyalult fánál pedig 47 mm, azaz főként pallókból készülnek szerkezeteink. A fa vastagsági méreteltérése a csomópontokban 1 mm lehet. A pallók minimális szélessége a szerkezet síkjában 75 mm, de a gyakorlatban 100-250 mm széles faelemek használatosak.

A fa - szabáskor és préseléskor - megengedett max. nedvességtartalma MiTek szeglemezek alkalmazása esetén u = 20% lehet. Ez a gyakorlatban még tapintással enyhén nedves, de vízgyöngyöktől mindenképp mentes (!) fafelületet jelent, ami a faanyag rakatos légszárításával száraz időben - még védőszeres áztatás után is - gyorsan elérhető.

A beépített faanyag korrózióra - vegyi hatások, alacsony hőmérsékletű hőhatás - nem érzékeny, így nedves terekben, mint padlás vagy fürdőszoba alatti födém is felhasználható. A padlás esetében a tetőfedés, fürdők alatt pedig legalább kent használati víz ellen szigetelés akadályozza meg a víz bejutását a fába.





Szeglemezes faszerkezetek

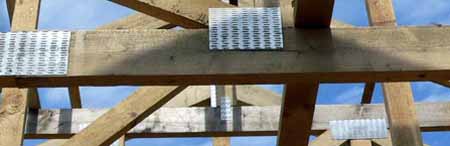

A fába két oldalt préseléssel bejuttatott szeglemezekből áll elő a síkbeli szerkezetként működő szeglemezes fatartó. A szegek teljes terjedelmükben a fába süllyednek, maga az acéllemez azonban nem préselhető a fába.



Csarnokok főtartójánál vagy háztetők mestergerendáinál előfordulhat, hogy az 50 mm vastag pallóból készített tartók statikailag nem felelnek meg. Ekkor több tartót helyezünk egymás mellé, vagy vastagabb - pl. 75 mm vastag - faanyagot alkalmazunk.

A MiTek szeglemezekkel készült faszerkezetek maximális fesztávolsága az Építőipari Műszaki Engedély alapján l = 35 m lehet. E fölötti támaszköz csak egyedi kísérleti igazolással és - külön a tetőszerkezetet vizsgáló - független tervellenőr alkalmazásával tervezhető.

Forrás: FaOrszág / I.G.M.-H. Kft.
